Wärmepumpe im Fundament verankern: Bodenanker, Verbundmörtel und Abreißmuttern
Das Gewicht einer Außeneinheit hängt stark an der Bauart. Split-Außeneinheiten wiegen oft nur 60 bis 90 Kilogramm, Monoblock-Geräte fürs Einfamilienhaus je nach Leistung 90 bis 260 Kilogramm – Daikin Altherma 3 R 58,5 kg, Stiebel Eltron WPL-A 07.2 Plus 142 kg, Viessmann Vitocal 250-A zwischen 162 und 257 kg. Das klingt nach viel, bis man weiß, dass zwei Personen mit einer Sackkarre in wenigen Minuten damit vom Grundstück sind, wenn das Gerät nur auf dem Fundament steht.
Dabei schreiben die Hersteller eine Verankerung ohnehin vor: Viessmann verlangt Zuganker mit mindestens 1,25 Kilonewton Zugkraft je Befestigungspunkt, Vaillant fordert, die Dämpfungsfüße mit dem Betonsockel zu verschrauben. Die Wärmepumpe im Fundament zu verankern ist die naheliegende mechanische Grundsicherung – die Polizeiliche Kriminalprävention nennt mechanische Sicherungen generell als erste Priorität, eine eigene Empfehlung zu Wärmepumpen gibt sie allerdings nicht heraus. Diese Anleitung zeigt, welche Anker halten, worauf Sie beim Bohren achten müssen und wo Ihre Grenze als Laie liegt.
Warum reicht das Eigengewicht der Wärmepumpe nicht als Diebstahlschutz?
Weil das Gerät für den Transport gebaut ist – es hat Hebepunkte, und es passt auf eine Sackkarre.
Hinzu kommt: Ein Dieb muss das Gerät nicht heil abtransportieren. Wer es auf Kupfer und Bauteile abgesehen hat, trennt die Leitungen mit dem Bolzenschneider und nimmt die Einheit mit. Eine feste Verankerung ändert die Rechnung, weil sie Zeit kostet und Lärm macht. Beides mögen Täter nicht.
Die Verankerung wirkt außerdem doppelt: Sie sichert gegen Diebstahl und gegen Sturm. Frei auf Gummifüßen stehende Geräte können bei Sturm verrutschen oder kippen. Was dabei belastet wird, hängt an der Bauart: Beim Monoblock sind es Heizungswasser- und Kondensatleitung sowie die Elektrozuleitung, beim Split-Gerät die Kältemittelleitungen zur Inneneinheit – dort wird der Schaden am teuersten.
Welcher Anker hält im Betonfundament?
Für ein normales Punktfundament aus Beton sind Bolzenanker in M10 oder M12 die richtige Wahl.
| Größe | Verankerungstiefe | Mindestbauteildicke | Mindestrandabstand | Mindestachsabstand | Drehmoment |
|---|---|---|---|---|---|
| M10 | 40 mm oder 100 mm | 80 mm bzw. 150 mm | 45 mm | 40 mm | 45 Nm |
| M12 | 50 mm oder 125 mm | 100 mm bzw. 190 mm | 55 mm | 50 mm | 60 Nm |
Die Werte stammen aus der Lastentabelle des fischer FAZ II Plus (Zulassung ETA-19/0520) und gelten für Beton der Festigkeitsklassen C20/25 bis C50/60; Faserbeton ist von der Zulassung nicht erfasst. Beachten Sie, dass die Mindestbauteildicke an der gewählten Setztiefe hängt: Je tiefer der Anker sitzt, desto dicker muss das Fundament sein. Den älteren FAZ II führt fischer in Deutschland nicht mehr, seine Werte gelten für den Nachfolger nicht. Wichtig ist vor allem der Randabstand: Wer zu nah an die Fundamentkante bohrt, kann den Beton schon beim Anziehen aussprengen. Tückischer ist der zweite Fall – der Anker hält zunächst und bricht die Kante erst später unter Last aus. Halten Sie die Abstände deshalb ein, auch wenn der Anker gegriffen hat.
Prüfen Sie deshalb vor dem ersten Bohrloch, wie dick Ihr Fundament ist und wo genau die Kante verläuft. Bei Fertigfundamenten aus Kunststoff oder Beton sind oft Verankerungspunkte bereits vorgesehen – dann nutzen Sie die.
Wann ist Verbundmörtel die bessere Lösung?
Wenn der Randabstand knapp ist oder der Beton alt und rissig.
Ein Injektionsanker verteilt die Last über die gesamte Bohrlochwand, statt sie punktuell aufzuspreizen, und baut beim Setzen keinen Spreizdruck auf. Beim Randabstand bringt das allerdings keinen Vorteil: fischer verlangt für den Verbundmörtel FIS V Plus dieselben 45 Millimeter (M10) und 55 Millimeter (M12) wie für den Bolzenanker, beim Achsabstand sogar mehr. Der echte Vorteil liegt bei dünnen Fundamenten – hier genügt dem Mörtel die Verankerungstiefe plus 30 Millimeter, mindestens aber 100 Millimeter. Der Preis dafür ist Geduld: Die Kartusche muss beim Verarbeiten mindestens fünf Grad warm sein, und die Aushärtezeit steigt mit der Kälte massiv an. Beim fischer FIS V dauert das Aushärten bei fünf bis zehn Grad Untergrundtemperatur rund 90 Minuten – bei minus fünf bis null Grad dagegen volle 24 Stunden.
Praktische Folge: Verbundmörtel setzt man im Herbst oder Frühjahr, nicht im Januar. Für eine Nachrüstung im Winter ist der mechanische Bolzenanker der pragmatischere Weg.
Wie verträgt sich die Verankerung mit Schwingungsdämpfern?
Gut – wenn Sie Dämpfer mit Durchgangsbohrung verwenden statt loser Gummifüße.
Der Zielkonflikt ist echt: Schwingungsdämpfer sollen Körperschall vom Fundament entkoppeln, eine starre Verschraubung leitet ihn weiter. Die Hersteller lösen ihn über ihr eigenes Zubehör, nicht über nachgekaufte Dämpfer. Viessmann und Vaillant liefern Dämpfungssockel beziehungsweise Dämpfungsfüße und schreiben vor, diese mit dem Fundament zu verschrauben – Viessmann mit Zugankern von mindestens 1,25 Kilonewton je Befestigungspunkt und mit Unterlegscheiben, die die Auflagefläche vergrößern. In seiner Planungsunterlage untersagt Viessmann ausdrücklich, zusätzliche Schwingungsdämpfer, Federn oder Gummipuffer einzusetzen. Nehmen Sie deshalb das Zubehör Ihres Herstellers und keine Eigenkonstruktion. Fertigfundamente mit vorbereiteten, schallentkoppelten Verankerungspunkten lösen dasselbe Problem ab Werk.
Ziehen Sie die Muttern in diesem Fall nicht mit voller Kraft an – sonst pressen Sie den Dämpfer platt und heben die Entkopplung auf. Wie stark die Schallfrage bei Ihnen überhaupt wiegt, hängt am Standort: Der Beitrag Aufstellort der Wärmepumpe geht darauf ein.
Was müssen Sie vor dem ersten Bohrloch prüfen?
Was im Fundament liegt, was der Hersteller vorschreibt – und wo Ihre Grenze als Laie verläuft.
Was im Fundament liegt. Bewehrungsstahl sitzt oft nur 30 bis 50 Millimeter unter der Oberfläche – also genau dort, wo Ihr Anker hin soll. Prüfen Sie jede Bohrstelle mit einem Bewehrungssucher oder Multidetektor und verschieben Sie das Loch, wenn Sie auf Eisen treffen. Durchtrennen Sie Bewehrung nicht auf eigene Faust; Hilti verweist für diesen Fall ausdrücklich auf den Statiker, weil die Tragfähigkeit des Bauteils betroffen sein kann. Denken Sie außerdem an Kondensatleitung, Elektrozuleitung und beim Monoblock die Heizungswasserleitungen – die laufen häufig im oder unter dem Fundament.
Was der Hersteller vorschreibt. Lesen Sie die Montageanleitung Ihres Geräts, bevor Sie Material kaufen. Viessmann verlangt Zuganker mit mindestens 1,25 Kilonewton Zugkraft je Befestigungspunkt, eine Lagetoleranz von zwei Grad und eine elastische Trennschicht zwischen Fundament und Hauswand – und untersagt zusätzliche Schwingungsdämpfer, Federn oder Gummipuffer. Vaillant verlangt, die Dämpfungsfüße mit dem Betonsockel zu verschrauben. Abweichungen können Ihre Gewährleistung kosten.
Wo Ihre Grenze liegt. Schalten Sie das Gerät spannungsfrei, bevor Sie in seiner Nähe arbeiten. Ein Monoblock, den Sie an vorhandenen Befestigungspunkten verschrauben, ohne ihn zu öffnen oder anzuheben, berührt den Kältekreis nicht – das dürfen Sie selbst machen. Sobald das Gerät angehoben, versetzt oder geöffnet werden muss, und bei Split-Geräten mit zu lösenden Kältemittelleitungen, ist Schluss: Vaillant beschränkt Montage, Inbetriebnahme und Reparatur auf qualifizierte Fachhandwerker und verlangt für das Absaugen von Kältemittel einen zertifizierten Betrieb, Bosch formuliert es ebenso. Das ist kein Formalismus – es geht um einen Kältekreis unter Druck und bei vielen Geräten um brennbares Propan.
Wie sichern Sie die Verschraubung gegen Werkzeug?
Mit Abreißmuttern oder Sicherheitsschrauben – eine normale Sechskantmutter lässt sich mit jedem Maulschlüssel lösen.

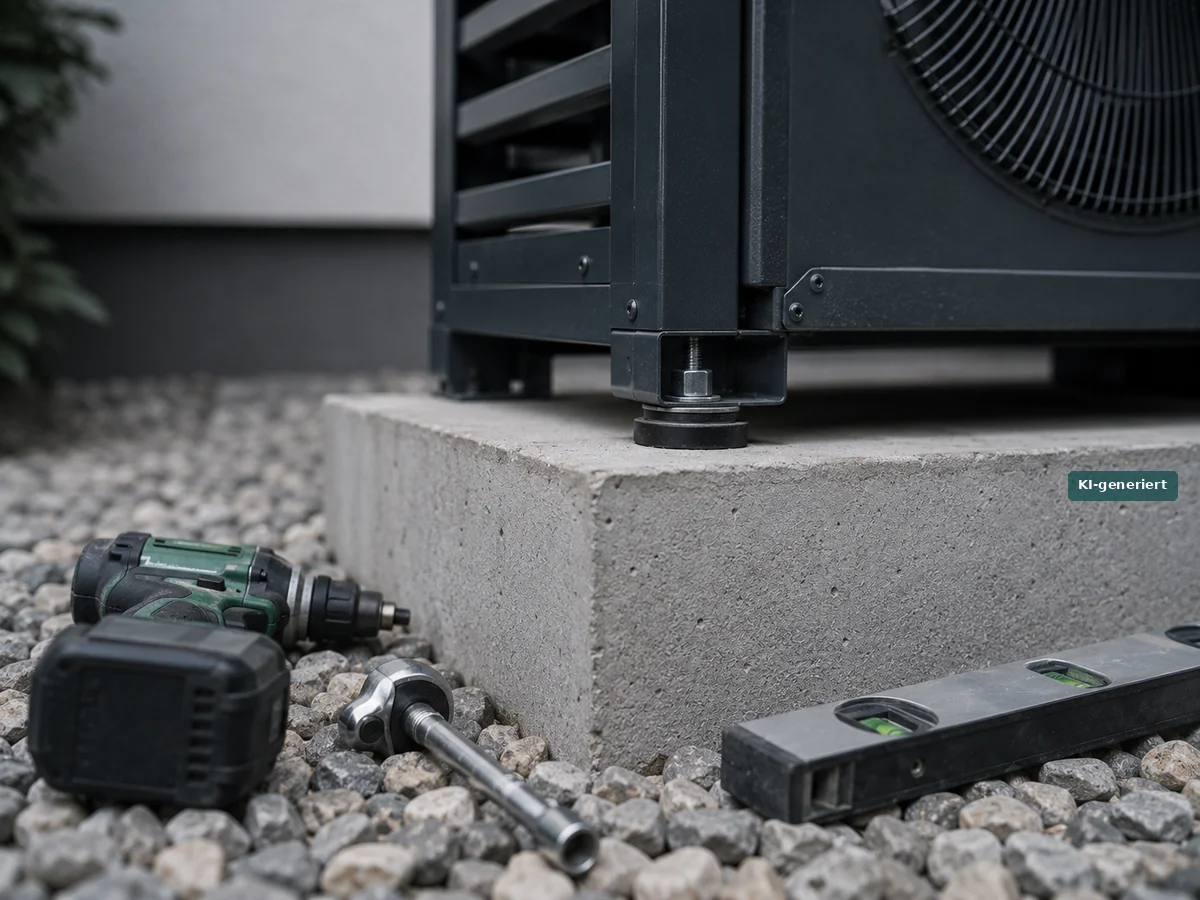

- Anker setzen nach den Maßen oben. Beim Verbundmörtel ist die Bohrlochreinigung Pflicht – Mörtel bindet an Bohrstaub nicht an. Beim Bolzenanker FAZ II Plus darf sie laut fischer entfallen, dafür verlangt die Zulassung dann 15 Millimeter mehr Bauteildicke; reinigen Sie im Zweifel trotzdem.
- Gerät ausrichten und mit Wasserwaage kontrollieren, bevor Sie endgültig anziehen.
- Dämpfer einlegen, falls vorgesehen, und die Anker hindurchführen.
- Abreißmuttern aufsetzen und anziehen, bis der Kopf abschert. Danach lässt sich die Mutter nicht mehr mit gewöhnlichem Werkzeug lösen.
- Fotos machen – für Ihre Unterlagen und für den Versicherer.
Was im Servicefall passiert. Abreißmuttern sind Einwegteile. Mit gewöhnlichem Schlüsselwerkzeug bekommen Sie sie nicht mehr auf – das ist ihr Zweck. Ein Fachbetrieb löst sie mit dem Mutternsprenger, trennt sie mit der Flex auf oder bohrt sie aus; der Gewindebolzen im Fundament bleibt dabei in der Regel brauchbar, die Mutter ist verloren. Legen Sie sich vier Ersatzmuttern dazu und rechnen Sie bei jeder Wartung, die das Gerät bewegt, mit dem Austausch. Unlösbar ist die Verbindung nicht – mit Werkzeug und Gewalt geht alles auf. Der Gewinn liegt darin, dass es Zeit kostet und Spuren hinterlässt.
Wenn Sie an derselben Stelle auch die Verkleidung sichern wollen, hilft die Schritt-für-Schritt-Anleitung im Beitrag Sicherheitsschrauben nachrüsten.
Bohren Sie nie in das Gerät. Vaillant formuliert das als Verbot: keinesfalls eine Veränderung am Produkt vornehmen, bei der das Produkt angebohrt wird. Das ist keine Garantiefrage, sondern eine Sicherheitsfrage – viele aktuelle Geräte arbeiten mit dem brennbaren Kältemittel R290 (Propan), und ein angebohrter Kältekreis setzt Propan frei. Befestigen Sie ausschließlich an den vom Hersteller vorgesehenen Punkten im Bodenrahmen.
Was kostet die Verankerung der Wärmepumpe?
Ohne Dämpfer rund 20 bis 35 Euro, mit Dämpfungselementen 50 bis 120 Euro – der Aufwand steckt in der Arbeit.
| Position | Was Sie brauchen | Hinweis |
|---|---|---|
| Bolzenanker M10 oder M12 | vier Stück | auf Randabstand und Bauteildicke achten |
| Abreißmuttern | vier Stück, passend zur Ankergröße | einmal angezogen nicht mehr lösbar |
| Schwingungsdämpfer mit Durchgangsbohrung | vier Stück | nur nötig, wenn Schall ein Thema ist |
| Bohrhammer mit passendem Steinbohrer | Leihgerät genügt | Bohrloch gründlich ausblasen |
| Drehmomentschlüssel | einmalig | Anzugsmoment nach Herstellerangabe |
Eine seriöse Zeitangabe lässt sich nicht pauschal machen. Steht das Gerät schon, ist der Aufwand nicht das Bohren, sondern das Anheben: Vaillant gibt für seine Außeneinheit an, sie solle von mindestens sechs Personen gehoben werden, und beschränkt Montagearbeiten auf qualifizierte Fachhandwerker. Bei einer Neuinstallation kostet die Verankerung dagegen fast nichts extra – sagen Sie dem Heizungsbauer vorher, dass Sie sie wünschen. Nachträglich ist es ein Termin für den Fachbetrieb, kein Nachmittag.
Genau deshalb lohnt es sich, das Thema vor dem Einbau anzusprechen. Wer erst nach zwei Jahren nachrüstet, zahlt für dieselbe Sicherung ein Vielfaches.
Passendes Material und die nächsten Stufen: Welche Anker, Muttern und Käfige es gibt, mit Preisrahmen und Bezugsquellen, steht auf der Themenseite Wärmepumpe vor Diebstahl schützen. Was der nächste sinnvolle Schritt nach der Verankerung ist, ordnet Welcher Diebstahlschutz passt zu Ihrer Wärmepumpe nach Aufstellort ein.
Quellen: fischer, Lastentabelle und Zulassung ETA-19/0520 zum Bolzenanker FAZ II Plus; fischer, Datenblatt und Zulassung ETA-20/0603 zum Injektionssystem FIS V Plus; Montage- und Planungsanleitungen von Viessmann, Vaillant und Bosch zu Fundament, Befestigung und Arbeitssicherheit; Gewichtsangaben aus den Datenblättern von Daikin, Stiebel Eltron und Viessmann; Polizeiliche Kriminalprävention, Broschüre „Sicher wohnen“. Stand: 20. Oktober 2026.
