Kondensatablauf frostsicher bauen: Sickerbett, Drainage und Kanalanschluss
Eine Luft-Wasser-Wärmepumpe gibt an feuchten Wintertagen 5 bis 20 Liter Kondenswasser ab, bei hoher Luftfeuchte und häufigem Abtauen auch mehr – über eine Heizsaison kommen 1.000 bis 3.000 Liter zusammen. Läuft das Wasser nicht sicher ab, gefriert es unter dem Gerät zu einer Eisplatte, staut sich in der Wanne zurück und blockiert im schlimmsten Fall den Verdampfer.

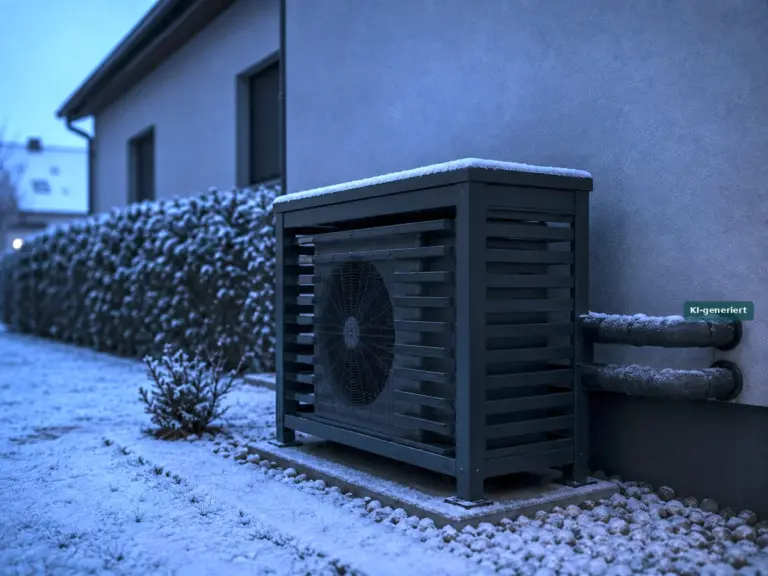

Ein Heizband löst das Problem elektrisch. Dieser Beitrag zeigt die bauliche Lösung: Wie Sie den Kondensatablauf frostsicher ausführen, damit er auch ohne Strom funktioniert.
Wie viel Kondensat fällt an einer Wärmepumpe an?
Hersteller nennen unabhängig von der Geräteleistung bis zu 50 Liter am Tag – auf diesen Wert wird ausgelegt.
Die Menge hängt an Luftfeuchte und Betriebsstunden, nicht an der Kilowattzahl: NIBE gibt für die F2040 höchstens 50 Liter am Tag an, Regulus für die RTC-Reihe bis zu 50 Liter – für das 6-Kilowatt-Gerät genauso wie für das mit 13. Am meisten fällt zwischen etwa plus fünf und minus fünf Grad bei feuchter Luft an, also genau dann, wenn das Wasser auch am schnellsten wieder gefriert; bei strengem Frost wird es weniger, weil kalte Luft kaum Feuchtigkeit transportiert. Legen Sie das Sickerpaket deshalb auf die 50 Liter aus, nicht auf den Durchschnitt. Vaillant formuliert dieselbe Anforderung als Rate: Zehn Liter müssen in einer Minute versickern.
Wie tief muss die Versickerung unter der Wärmepumpe liegen?
Bis in frostfreie Tiefe – als Richtwert 80 bis 120 Zentimeter.
Die DIN 1054, die nationale Ergänzung zum Eurocode 7, verlangt für Gründungen dauernd genutzter Bauwerke mindestens 0,80 Meter zwischen der frostausgesetzten Oberfläche und der Fundamentsohle. Das gilt für die Gründung, nicht für den Ablauf – die Logik ist aber dieselbe: Alles, was flacher liegt, kann durchfrieren. Gemessene Frosttiefen schwanken dabei stark. Der Deutsche Wetterdienst verzeichnete im Februar 1996 verbreitet 70 bis 90 Zentimeter, in leichten Böden 100 bis 120. Eine amtliche Frostzonenkarte für Gründungen gibt es nicht; die einzige anerkannte Dreiteilung sind die Frosteinwirkungszonen der RStO 12 aus dem Straßenbau.
Praktisch heißt das: Das Ablaufrohr muss senkrecht nach unten bis in diese Tiefe geführt werden – und zwar ohne waagerechte Zwischenstücke, in denen Wasser stehen bleibt.

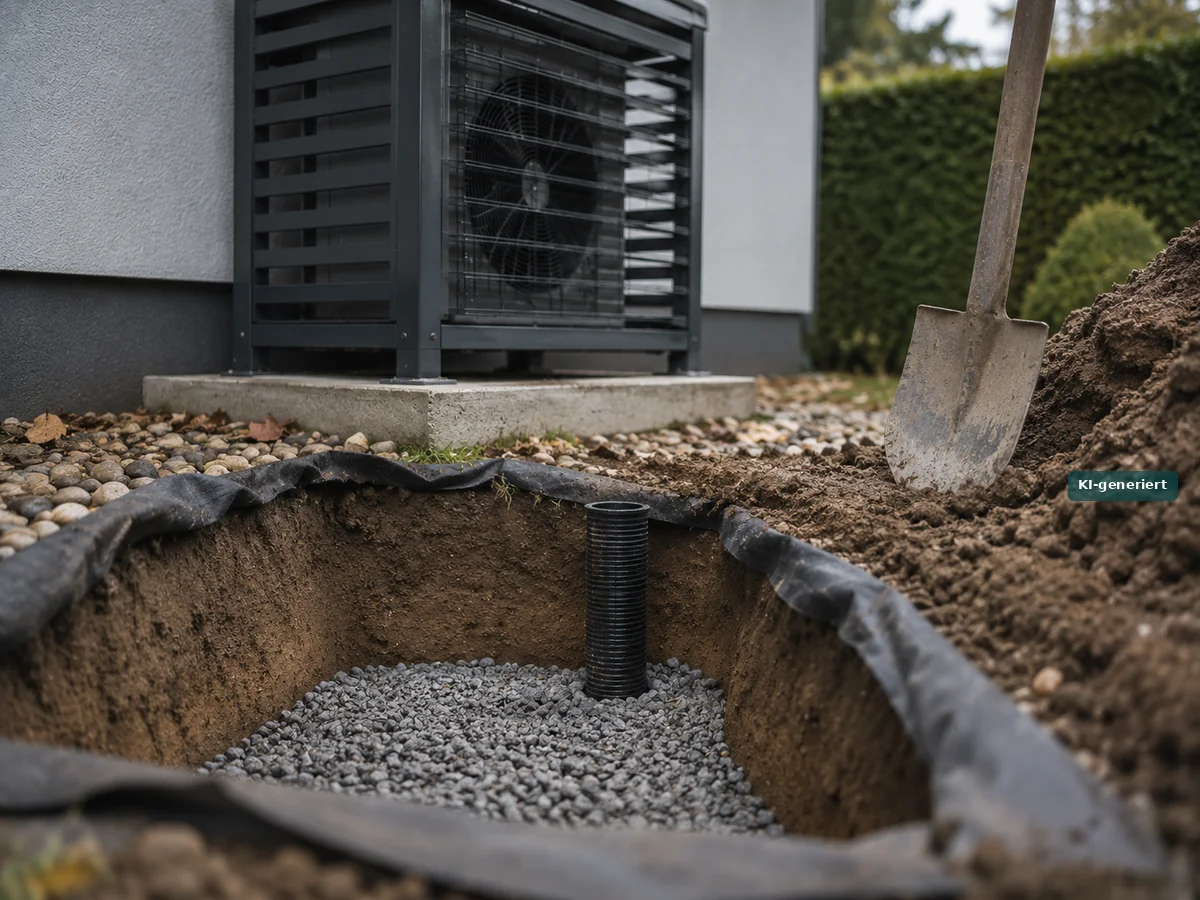

Wie ist ein Sickerpaket richtig aufgebaut?
Grube, Vlies, grober Kies, Ablaufrohr mittig – und alles unterhalb der Frostgrenze.
- Grube ausheben, etwa 60 mal 60 Zentimeter in der Fläche und mindestens 80 Zentimeter tief – im Bereich des senkrechten Sickerrohrs rund 110 Zentimeter. So bemisst es ACO in der Einbauanleitung für Wärmepumpenfundamente; Vaillant verlangt in Lagen mit Bodenfrost mehr als einen Meter.
- Vlies auslegen, damit sich das Erdreich nicht in den Kies einschlämmt und die Sickerleistung nicht nach zwei Jahren verloren ist.
- Grobkörnigen Kies einfüllen, Körnung 16/32 – je gröber, desto größer das Speichervolumen zwischen den Steinen.
- Ablaufrohr mittig einführen, senkrecht, mit dem Ende deutlich unter der Frostgrenze.
- Vlies oben überlappen und mit einer dünnen Schicht Kies abdecken. Nicht mit Erde verschließen.
Ein Fehler kommt besonders häufig vor: Das Rohr endet direkt unter dem Gerät, nur zwanzig Zentimeter tief im Kies. Das funktioniert im Herbst und versagt beim ersten Dauerfrost.
Was tun bei Lehmboden oder hohem Grundwasser?
Dann versickert kaum etwas – machen Sie einen Sickertest und planen Sie sonst eine Ableitung.
Bindige Böden nehmen kaum Wasser auf. Das Arbeitsblatt DWA-A 138 setzt den brauchbaren Bereich bei Durchlässigkeitsbeiwerten zwischen 0,000001 und 0,001 Meter je Sekunde an; darunter bringt eine Grube dieser Größe nur noch wenige Liter am Tag weg. Entscheidend ist nicht die Bodenbezeichnung, sondern der Sickertest – sandiger Lehm kann reichen, schluffiger Ton nicht. Zwei Wege bleiben:
- Sickerschacht: Er puffert die Menge, versickert aber nicht besser – er hilft nur, wenn er unter der dichten Schicht eine durchlässige erreicht. Das muss ein Sickertest oder ein Bodengutachten zeigen, und die Einleitung ins Grundwasser prüft die Behörde wasserrechtlich.
- Anschluss an Regen- oder Schmutzwasser: Wie Wärmepumpenkondensat einzuordnen ist, ist nicht bundesweit einheitlich – manche Gemeinden behandeln es wie Schmutzwasser, andere wie Niederschlagswasser. Ob und wohin Sie anschließen dürfen, regelt Ihre kommunale Entwässerungssatzung, und das Ändern der Grundstücksentwässerung ist meist anzeigepflichtig. Fragen Sie vorher beim Abwasserbetrieb nach, nicht hinterher. Neutralisieren müssen Sie nichts: Das Arbeitsblatt DWA-A 251 gilt nur für Kondensat aus Feuerstätten und Verbrennungsmotoren.
Warum friert der Geruchsverschluss ein und was hilft?
Weil im Siphon Wasser steht – und stehendes Wasser gefriert zuerst.
Beim Anschluss ans Kanalnetz ist ein Geruchsverschluss vorgeschrieben; die DIN 1986-100 fordert für Schmutzwasserabläufe mindestens 50 Millimeter Sperrwasserhöhe. Der Siphon hält den Kanalgeruch mit dieser Wasservorlage zurück – und genau sie ist der frostempfindlichste Punkt der ganzen Konstruktion. Dazu kommt ein zweiter Haken: Eine Kondensatleitung führt nur im Winter Wasser, und das Sperrwasser verdunstet mit etwa einem Millimeter am Tag. Über den Sommer läuft ein gewöhnlicher Siphon leer. Nehmen Sie deshalb einen Geruchsverschluss mit Trockenschutz oder füllen Sie ihn vor der Heizsaison auf.
| Maßnahme | Wirkung |
|---|---|
| frostsicherer Siphon speziell für Außenaufstellung | konstruktiv gegen Zufrieren ausgelegt |
| Siphon unterhalb der Frostgrenze setzen | Erdreich hält die Wasservorlage warm |
| Rohrisolierung über die gesamte freiliegende Länge | verzögert das Auskühlen deutlich |

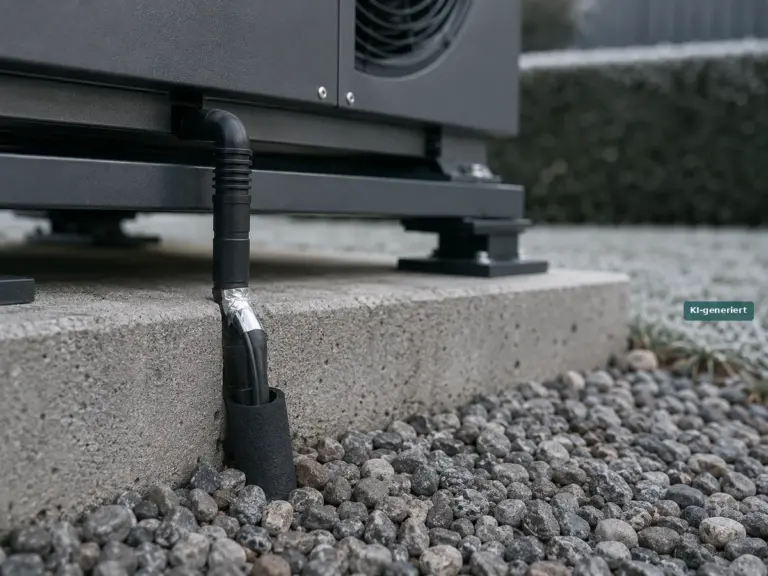

| Begleitheizband mit Thermostat | wirkt sicher, braucht aber Strom |
| Gefälle von 2 Prozent, mehr als die Norm verlangt | Wasser bleibt nirgends stehen |
Die ersten drei Maßnahmen kosten einmalig Material und danach nichts mehr. Das Heizband ist die Rückfallebene, wenn baulich nichts mehr geht – wie Sie es richtig verlegen, steht im Beitrag Heizband für den Kondensatablauf richtig installieren.
Woran erkennen Sie, dass der Ablauf nicht mehr funktioniert?
An Eis unter dem Gerät, an einer vollen Kondensatwanne und an häufigeren Abtauzyklen.

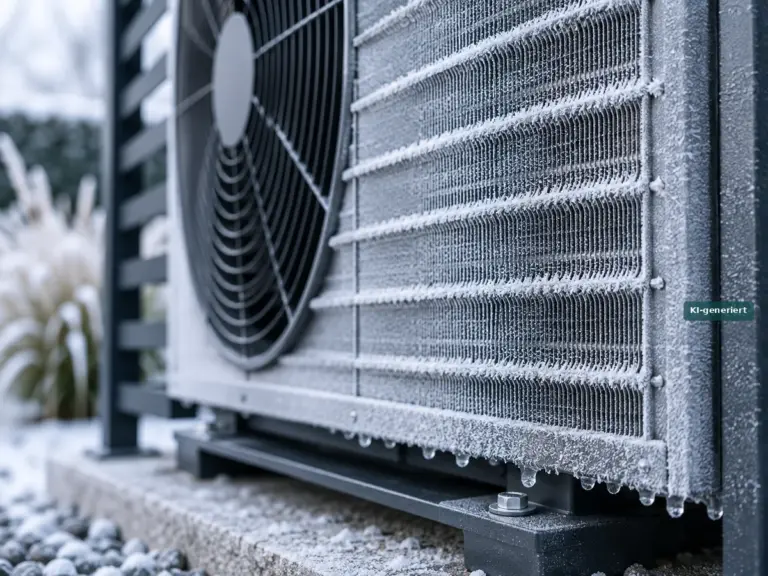

Die Eisplatte unter der Außeneinheit ist das deutlichste Zeichen. Sie ist nicht nur eine Rutschgefahr: Sie setzt Ablauf und Kondensatwanne weiter zu und behindert irgendwann die Luftführung. Viessmann empfiehlt für Lagen mit Minusgraden, Schnee und Feuchtigkeit deshalb einen etwa 30 Zentimeter hohen Sockel. Der zweite Frostschaden trifft das Fundament: Gefriert Wasser im Boden darunter, hebt es die Platte an – Bosch nennt dagegen eine frosttief gegründete Betonplatte mit 80 bis 90 Zentimetern. Prüfen Sie den Ablauf deshalb im Herbst, bevor der erste Frost kommt. Der Beitrag Wärmepumpe winterfest machen fasst zusammen, was dabei sonst noch dran ist. Und wenn der Verdampfer vereist, ist das oft etwas anderes – dazu passt Warum vereist meine Wärmepumpe.
Welche Fehler führen am häufigsten zum eingefrorenen Ablauf?
Zu flach, zu waagerecht, zu ungeschützt – fast immer einer dieser drei.
| Fehler | Was passiert | Was hilft |
|---|---|---|
| Rohr endet zu flach im Kies | friert bei Dauerfrost durch | bis unter 80 cm führen |
| waagerechtes Zwischenstück | Wasser bleibt stehen und gefriert | durchgehendes Gefälle ab 2 % |
| kein Vlies im Sickerpaket | Kies schlämmt zu, Leistung sinkt | Vlies rundum einlegen |
| Ablauf ohne Isolierung im Freien | kühlt schnell aus | Rohrisolierung über die volle Länge |
| Siphon oberhalb der Frostgrenze | Wasservorlage friert ein | tiefer setzen oder frostsicheres Modell |
Auffällig ist, dass keiner dieser Fehler im ersten Winter auffällt. Ein zu flach endendes Rohr funktioniert bei leichtem Frost problemlos und versagt erst bei einer längeren Kältephase – also genau dann, wenn die Anlage am meisten Kondensat produziert und am wenigsten Zeit für Reparaturen ist.
Prüfen lässt sich das mit dem Test, den Vaillant auch für die Planung vorschreibt: Gießen Sie zehn Liter Wasser in den Ablauf. Versickern sie innerhalb einer Minute, ist das Sickerpaket in Ordnung. Dauert es länger, ist entweder der Kies zugeschlämmt oder das Erdreich nimmt nichts mehr auf. Ein Test im Sommer fällt dabei zu gut aus – im Winter ist der Boden wassergesättigt und oberflächennah gefroren.
Material und Bezugsquellen: Drainagerohr, Rohrisolierung, frostsichere Siphons und Heizbänder finden Sie mit Preisrahmen auf der Themenseite Frostschutz für Wärmepumpen. Wo das Gerät überhaupt stehen sollte, damit das Wasser sicher wegkommt, klärt Aufstellort der Wärmepumpe.
Quellen: DIN 1054 (nationale Ergänzung zu DIN EN 1997-1) zur frostsicheren Gründungstiefe; DIN 1986-100 zu Geruchsverschluss und Gefälle; DWA-A 138 zur Versickerung; DWA-A 251 zur Neutralisation; RStO 12 zu den Frosteinwirkungszonen; Frosteindringtiefen nach Deutschem Wetterdienst (Winter 1995/96); Planungsunterlagen von Vaillant, NIBE, Regulus, ACO, Bosch und Viessmann zu Kondensatmenge, Sickerpaket und Fundament. Stand: Oktober 2026.
